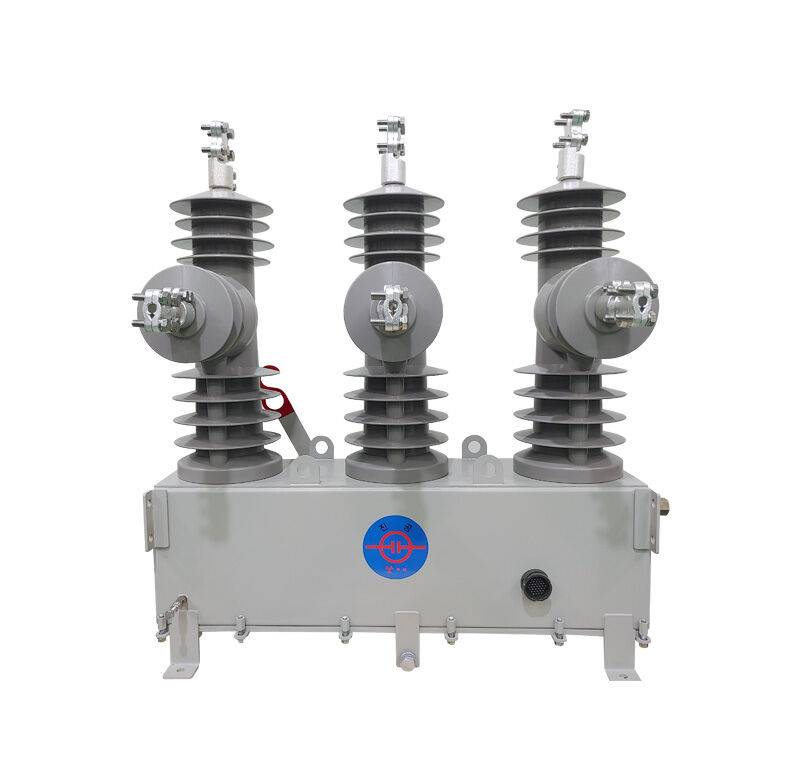

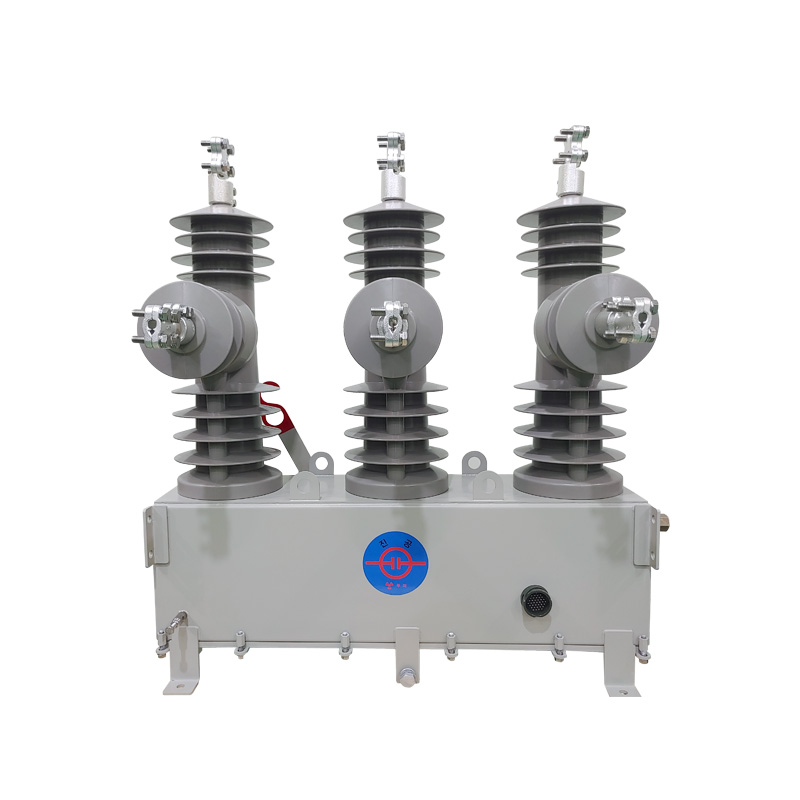

25.8kV Eco-개폐기

제품의 특징 및 용도

  • 공칭전압 25.8kV
  • 정격전류 630A
  • 주파수 50/60Hz
  • 단시간정격전류 12.5kA
  • 정격투입전류 32.5kA(Peak),5회
25.8KV Eco-부하개폐기 (가공용)는 에폭시 절연방식의 진공 부하 개폐기를 적용하여 가공배전선로의 구분 및 선로분기에 사용되며 SCADA System 연계시 원격 제어가 자능한 친환경 자동형 부하개폐기입니다.
특징
SF6 GAS를 사용하지 않는 친환경 부하개폐기
고속도 VI 소호방식을 채용하여 안정된 차단 및 절연회복기능
조작방식 : 수동/자동 조작
제어함에서 제어스위치를 이용한 현장 개폐 조작기능 (자동형)
배터리 시험 기능 - 상태점검을 현장, 원방에서의 시험기능 (자동형)
일반선로 (100mm2), 대용량선로 (200mm2) 겸용 설치 가능함
Controller 상태표지 기능 및 잠금 기능
  • 배터리 이상표시 기능
  • 충전부 이상표시 기능
  • 개폐상태 표시 기능
  • 컨트롤 도어 감시 기능
  • 잠금 기능
형식 PM-E6A-ECO
정격전압(kV) 25.8kV
정격전류(A) 630A
정격주파수(Hz) 60Hz
정격 단시간 전류 (kA/sec,rms) 12.5kA
정격 투입전류 (kA/회,peak) 32.5kA(Peak),5회
상용주파 내전압 (kV/1분) 60
뇌충격 내전압(1.2*50㎲)kV BIL 150
정격 가스압력(kg/㎠) 없음
최저보증가스압력(kg/㎠) 없음
조작방식 자동, 수동
무부하개체성능(회)/주회로 5000회
절연 매개물 개폐부 : VI (진공) , 도전부 : 에폭시
설치형태 주상설치형
제어회로 조작전원 AC220V , DC 24V
본체 중량 112KG
적용 규격 IEC60265-1, ANSI C37.71
25.8kV Eco-개폐기
25.8kV Eco-개폐기

Generator

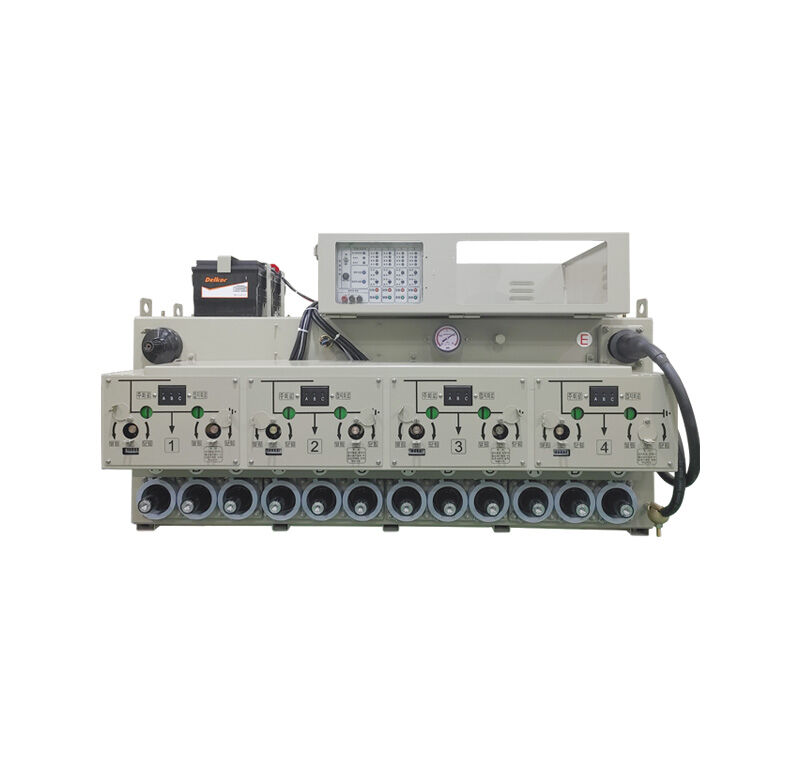

SF6 가스절연 부하개폐기 (지중용)
SF6 가스절연 부하개폐기 (지중용)

Generator

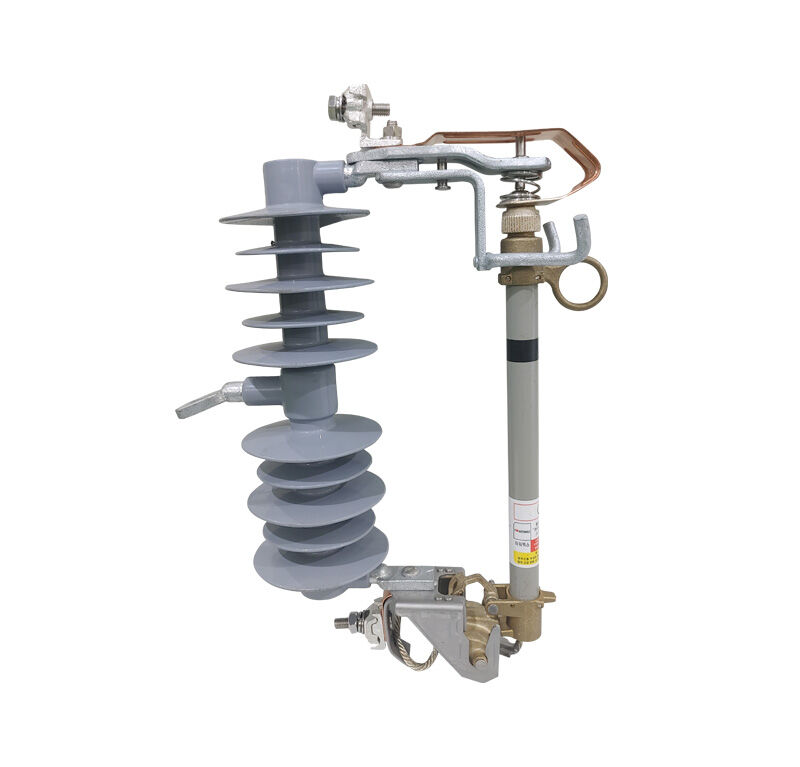

25.8kV 폴리머 컷 아웃 스위치
