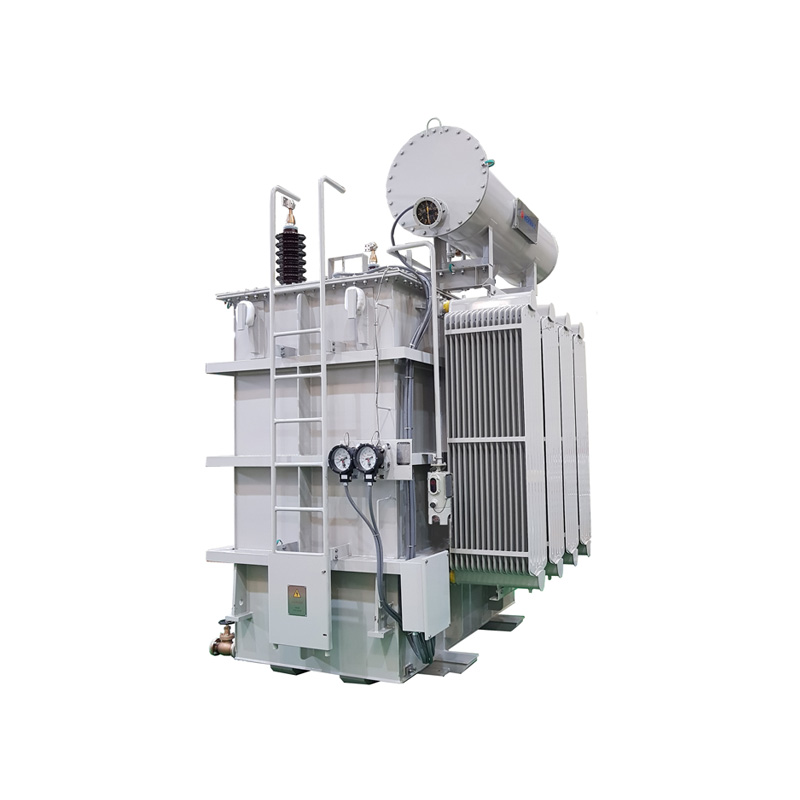

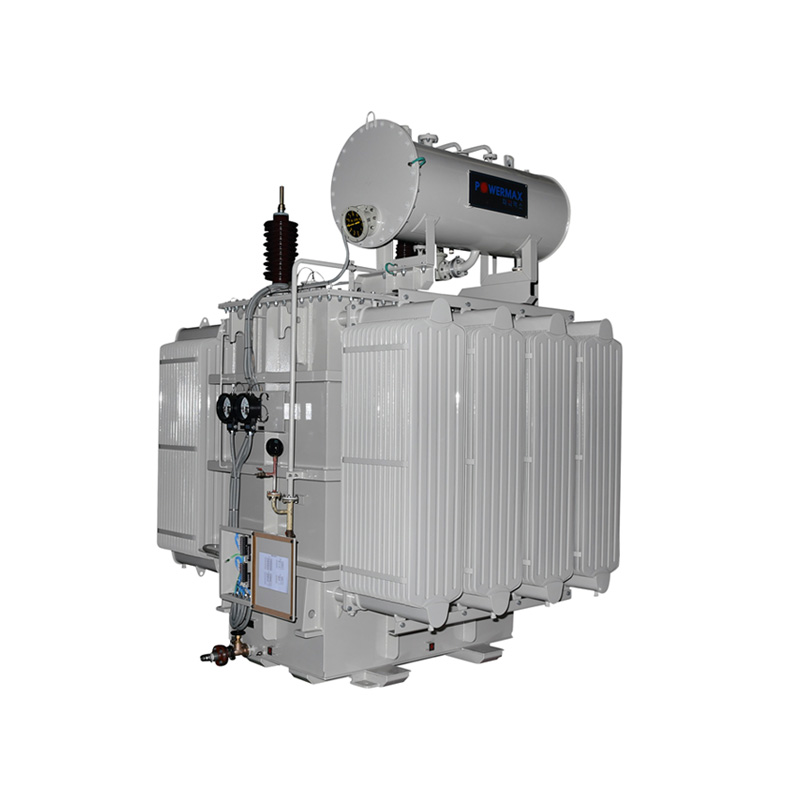

철도용 유입형 단권변압기

제품의 특징 및 용도

교류전기철도 단권변압기 급전방식에 사용하는 유입형 단권변압기
  • 상수/주파수 1 / 60Hz
  • 일차/이차전압 55/27.5kV
  • 자기용량/부하용량 최대 15MVA / 30MVA
  • 적용규격 KRS PW 0002 한국철도표준규격 (KS IEC 60076)
  • 사용환경 주위온도 최고 40℃, 최저 -25℃ / 표고 1,000m / 옥내, 옥외용
  • 절연성능 U,V 200kV BIL
  • 효율특성 99%이상
  • 온도상승 권선 65K, 절연유 60K
  • 단락강도 정격의 25배 / 최대용량 30MVA KERI(한국전기연구원) 시험 합격 / 성적서번호 20TB200189
외형치수 (한국철도공단 기술시방 표준안)
자기용량 / 부하용량 가로 (mm) 세로 (mm) 높이 (mm)
5MVA / 10MVA 2,700 3,250 3,750
7.5MVA / 15MVA 2,690 3,550 3,750
10MVA / 20MVA 3,000 3,700 3,900
15MVA / 30MVA 3,150 4,300 3,950
