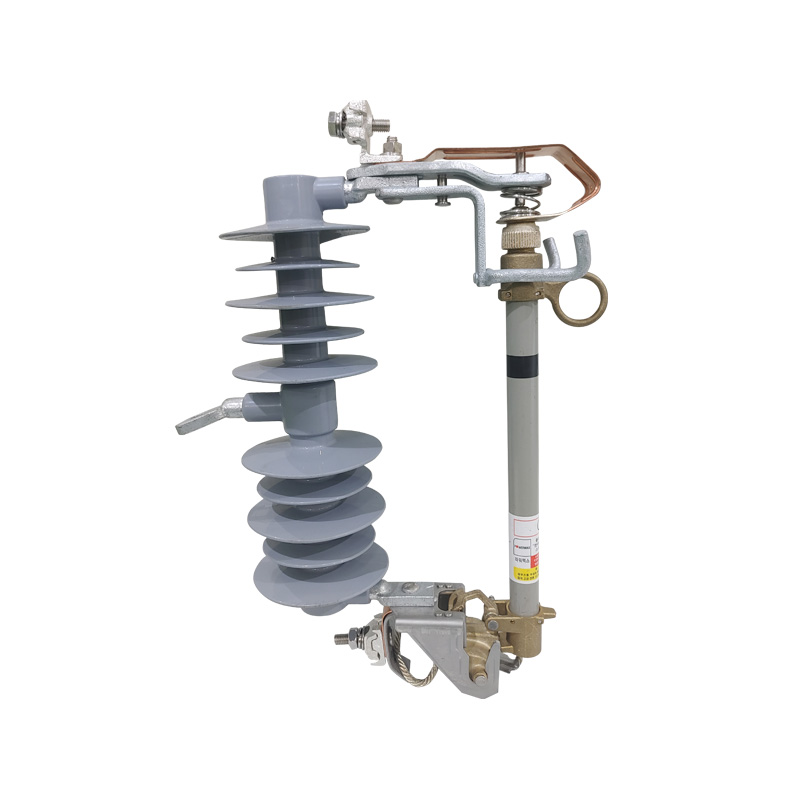

25.8kV 폴리머 컷아웃 스위치

제품의 특징 및 용도

  • 공칭전압 25.8kV
  • 정격전류 100A
  • 주파수 60Hz
  • 정격차단전류 비대칭 - 12kA / 대칭 - 8kA
25.8kV 배전선로 주상변압기 1차측에 부착하여 변압기의 보호와 개폐에 사용하는 특고압 폴리머 컷아웃 스위치입니다
특징
변압기의 부하전류/선로의 충전전류 등을 완전하게 개폐가능함
가스방출에 의한 개방형으로 개폐 상태를 지상에서 쉽게 확인할 수 있고, 조류에 피해를 최소화할 수 있는 구조임.
외부 환경보호 애자의 전기적/기계적 특성이 잘 유지되도록 내트래킹, 내후성이 우수한 폴리머 재질을 사용함
조작방식
  • 변압기에 문제발생시 – 자동 차단동작
  • 변압기 점검 및 개폐시 – COS 조작봉 수동조작
형식 PM-COS125
정격전압 (kV) 25.8kV
정격전류(A) 100A
정격주파수(Hz) 60Hz
정격차단전류(kA) 비대칭 실효치 - 12kA / 대칭 실효치 - 8kA
상용주파내전압(kV/1분) 42
뇌충격 내전압(kV BIL) 125
조작방식 자동차단, 수동
무부하개폐시험 300회
절연 매개물 폴리머
설치형태 주상설치형(브래킷)
중 량(kg) 4.7kg
적용규격 IEC 60587, 62217, IEEE C37.41
