사업소개 변압기

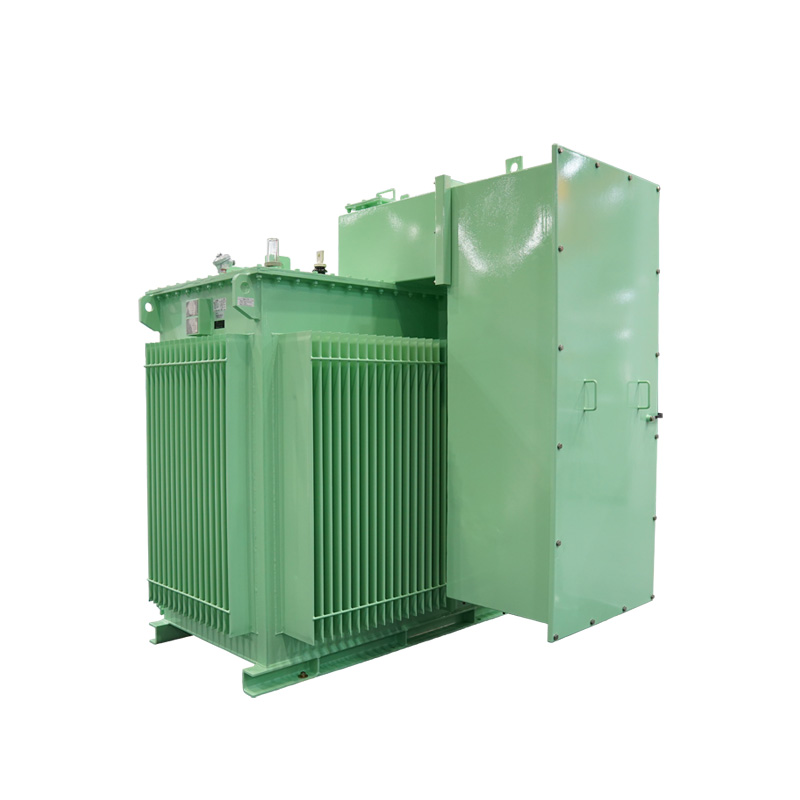

태양광 발전용 변압기

제품의 특징 및 용도

태양광 발전 시스템에 사용하는 유입변압기
  • 상수 / 주파수 3상 50Hz or 60Hz
  • 효율특성 99%이상
규격 및 제원 (일본 수출품 적용 제원)
상수 / 주파수 3상 50Hz
일차/이차전압 0.42/33kV
부하용량 1,000kVA
적용규격 JEC-2200
사용환경 주위온도 최고 40℃, 최저 -20℃, 연간평균 20℃이하, 표고 1,000m, 옥외용
절연성능 전파200kV, 재단파 220kV
효율특성 99% 이상
온도상승 권선 65K, 절연유 60K
주요특징 유열화방식 hermetically sealed(밀폐형)구조 적용 Corrugate type 방열기 적용
외형 치수
가로 세로 높이 중량
2,200 Mm 2,265 Mm 2,090 Mm 6,250 Kg
